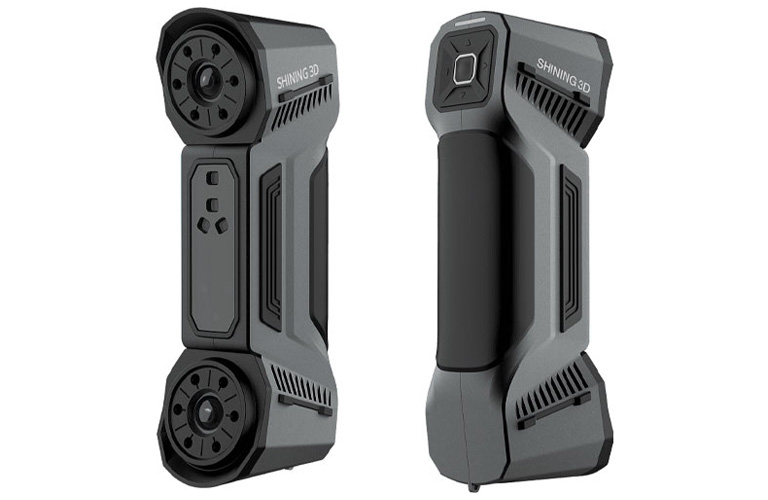

FreeScan Combo Series

Metrologiskannrar för kvalitetskontroll och inspektion

Boka demo

FreeScan Combo Series består av kompakta 3D-skannrar som kombinerar blå laser och infraröd VCSEL-teknik för högre effektivitet och precision i industriella skanningsmiljöer.

Metrologiskannrar för krävande industriella miljöer

Lätt, kompakt och ergonomisk design

Noggrannhet: Upp till 0,02 mm

Skanninghastighet: Upp till 3,600,000 punkter/sek

Tillgängliga skanningslägen: 4 st

FreeScan Combo Series

Metrologiskannrar för kvalitetskontroll och inspektion

Multifunktionella 3D-skannrar för industrin

FreeScan Combo och Combo+ är kraftfulla, portabla 3D-skannrar som kombinerar blå laserteknik med infraröd VCSEL för optimal mångsidighet. De är utvecklade för att möta höga krav inom metrologisk inspektion, Reverse Engineering och additiv tillverkning. Tack vare sin prestanda och enkelhet i användning är de särskilt lämpade för krävande miljöer som fordons-, flyg- och järnvägsindustri, men även inom formtillverkning, gjuteri och medicinteknik.

Skillnaden mellan Combo och Combo+

Den främsta skillnaden mellan modellerna ligger i antalet laserlinjer, vilket påverkar hur snabbt och detaljerat objekt kan skannas. Valet beror på önskad balans mellan hastighet, noggrannhet och komplexitet i mätobjekten.

FreeScan Combo+: Har 50 laserlinjer för snabb datainsamling med hög detaljnivå.
FreeScan Combo: Med 26 laserlinjer erbjuder den samma precision i ett mer kompakt utförande.

Smidig att arbeta med

Tack vare sin låga vikt och ergonomiska design passar FreeScan Combo både i fält och vid stationära arbetsstationer. Den är enkel att transportera och bekväm att använda under längre pass, samtidigt som den startas upp snabbt och är intuitiv att hantera. Resultatet är ett effektivt och flexibelt arbetsflöde – utan att kompromissa med kvaliteten.

Integreras med industrimjukvara

FreeScan Combo / Combo+ fungerar sömlöst med etablerade programvaror för CAD-baserad modellering och inspektionsanalys. Det ger en smidig övergång från skanning till vidare bearbetning – oavsett om det handlar om kvalitetskontroll eller Reverse Engineering – samtidigt som du kan arbeta vidare i redan befintliga digitala miljöer.

En ikon som illustrerar en diamant, symboliserande exceptionell noggrannhet och kvalitet.

Kalibrerad för högsta precision

Systemet är kalibrerat enligt VDI/VDE 2634-standard, vilket garanterar noggrann och repeterbar mätning även vid komplexa objekt och geometrier. Med branschstandardiserad prestanda passar FreeScan Combo perfekt för inspektionsuppdrag med höga krav på tillförlitlighet och dokumentation.

Fyra anpassningsbara skanningslägen för olika behov

FreeScan Combo-serien erbjuder flera skanningslägen för att optimera datainsamlingen beroende på objektets form, storlek och detaljnivå:

Jämn skanning: 13 korsade blå laserlinjer för stabil mätning av större ytor.
Detaljrik skanning: 7 parallella blå linjer för finare strukturer.
Djup skanning: En enda linje för exakt mätning i håligheter och trånga utrymmen.
Infraröd skanning: VCSEL-teknik med stort synfält för flexibla material och tillämpningar.

Systemets noggrannhet i flerlinjeläge kan nå upp till 0,02 mm, vilket gör det väl lämpat för högprecisionsmätning på metrologisk nivå.

Typiska användningsområden inom industrin

FreeScan Combo används brett i branscher där pålitlig 3D-mätning är en kritisk del av processerna. Vanliga tillämpningar finns inom fordonsindustrin, flyg- och rymdsektorn, järnvägsproduktion, form- och gjuteriteknik samt medicinteknik – alla med höga krav på precision och spårbarhet.
