EinScan Trak - Trådlöst markörfritt spårningssystem för stora objekt
Trådlöst markörfritt spårningssystem för stora objekt
EinScan Trak är ett trådlöst 3D-skanningssystem med markörfri spårning, två arbetslägen och en löstagbar handhållen skanner. Systemet är utvecklat för professionella användare som behöver digitalisera stora objekt effektivt och samtidigt kunna fånga detaljer och svåråtkomliga områden.
Professionellt 3D-skanningssystem för stora objekt
Trådlöst arbete – följ resultatet direkt i skannern
Volymetrisk noggrannhet: Upp till 0,1 mm
Skanninghastighet: 2,630,000 punkter/sek

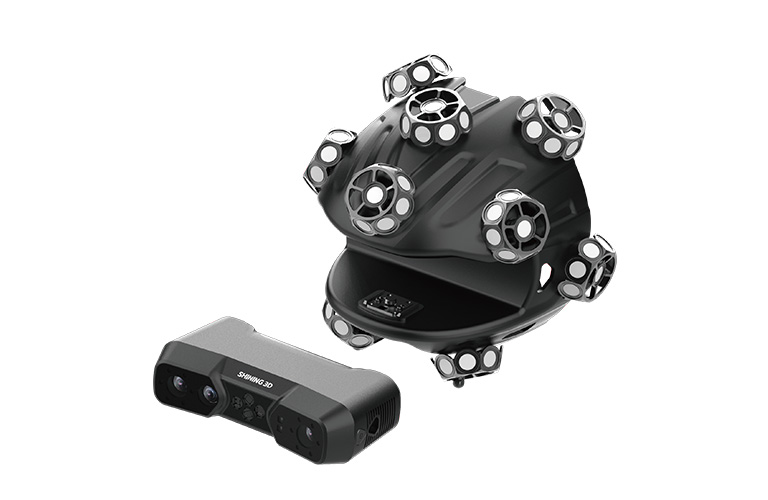

EinScan Trak
Trådlöst markörfritt spårningssystem för stora objekt

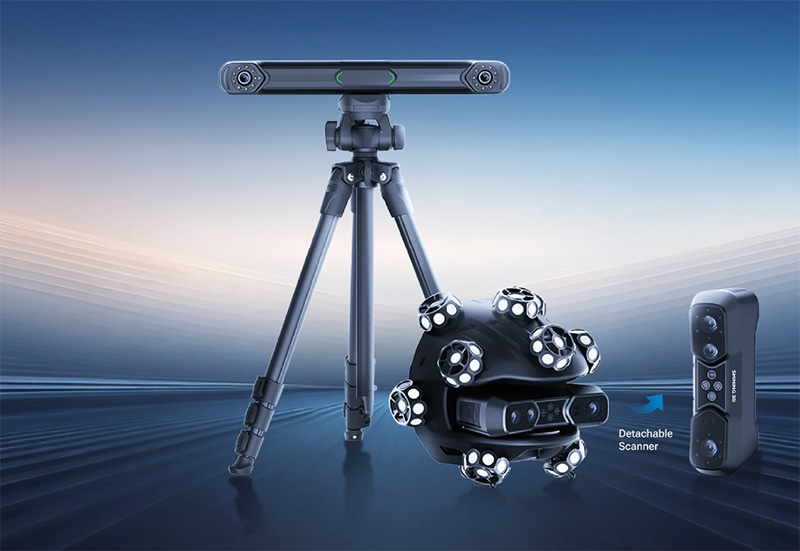

EinScan Trak – markörfri 3D-skanning utan gränser

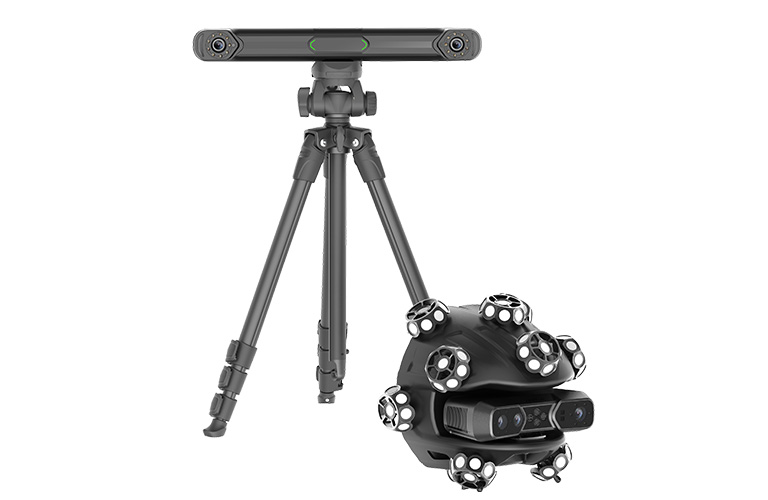

EinScan Trak kombinerar ett trådlöst spårningssystem med ett handhållet skanningsläge i en och samma enhet. I spårningsläget används systemet för stora objekt och omfattande ytor, medan det handhållna skanningsläget ger flexibilitet för detaljer och svåråtkomliga ytor.
Spåraren kan flyttas under arbetet för att utöka skanningsområdet. Den handhållna skannern kan lossas och användas självständigt, vilket gör det möjligt att växla mellan de två lägena beroende på vilken del av objektet som ska digitaliseras. Data från båda lägena kan kombineras i samma projekt.
- Löstagbar skanner för flexibel användning
- Trådlös anslutning via Wi-Fi 6
- Markörfri skanning i båda lägena
Trådlös frihet och stor spårningsvolym

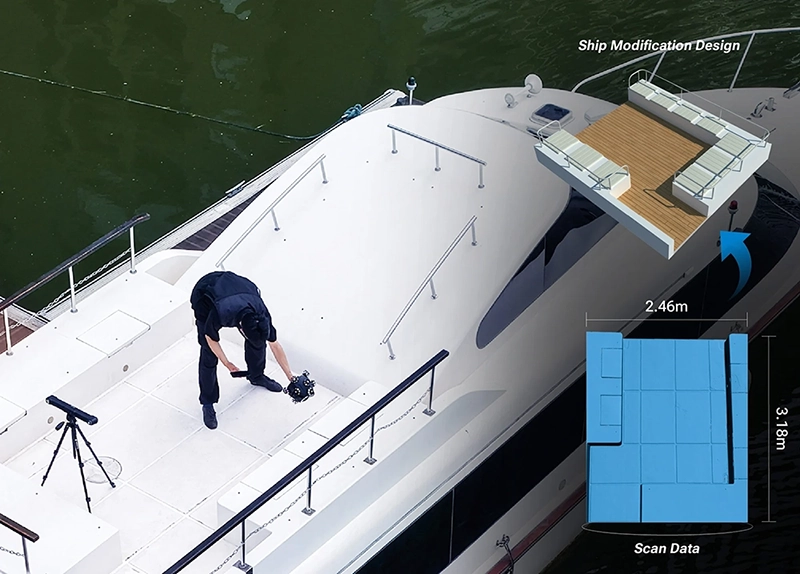

Spårningsläget har en spårningsvolym på 15 m³ och ett spårningsavstånd på 800–4 000 mm. Det ger stor rörelsefrihet vid digitalisering av exempelvis fordon, båtar, maskindelar och andra stora objekt. Systemet ansluter via Wi-Fi 6 och ett separat LAN och parkopplas automatiskt vid uppstart.
En router medföljer som standard.
Markörfri skanning i alla miljöer
Med EinScan Trak behöver du inte placera fysiska markörer på objektet. Den sfäriska skannermodulen har inbyggda retroreflekterande markörer som gör det möjligt för spåraren att följa skannerens position i realtid – vilket möjliggör smidig skanning av stora och släta ytor. För applikationer där högsta möjliga noggrannhet krävs rekommenderas fortfarande globala markörer.
I handhållet skanningsläge ger 19+19 korsade laserlinjer en enkel och markörfri skanningsupplevelse på objektets yta.
Tre skanningslägen för olika behov
- Höghastighetsläge: 19+19 korsade laserlinjer för snabb och effektiv skanning av stora objekt
- Detaljläge: 7 parallella laserlinjer för skarpa kanter och linjer, exempelvis på fordonskomponenter
- Djupa fickor-läge: En enda laserlinje når djupt in i svåråtkomliga ytor med ett diameter-djup-förhållande på 1:4
Under skanning kan olika upplösningar användas i samma projekt, och data från olika lägen och upplösningar kan sammanfogas till en komplett 3D-modell.
Anpassad för krävande material och miljöer

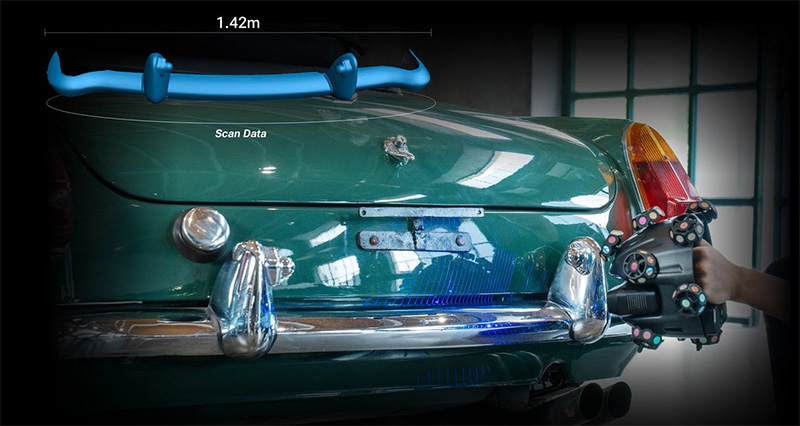

EinScan Trak skannar svarta och reflekterande ytor utan bortfall av data – exempelvis fälgar och lackerade karossdelar. Systemet är anpassat för både inomhus- och utomhusbruk och klarar starkt omgivningsljus upp till 110 000 lux.
Fullfärg med 5MP texturkamera
Den integrerade 5MP texturkameran fångar objektets färger och materialdetaljer med hög noggrannhet. Det gör EinScan Trak lämplig för industriella tillämpningar såväl som kulturarvsbevarande, forskning och digitalt innehåll som AR och VR.
Lång batteritid och kontinuerlig drift

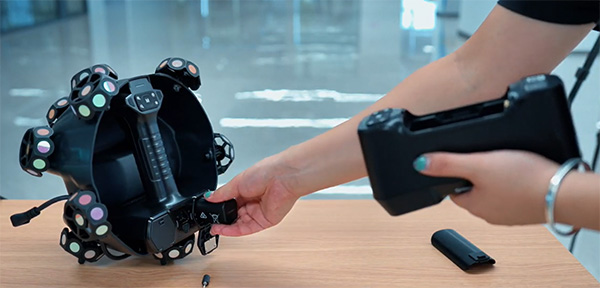

Spåraren använder två batterier och har en batteritid på upp till 5,5 timmar. Den handhållna skannern har plats för ett batteri och klarar upp till 3,5 timmar. Batterierna är utbytbara under drift för att möjliggöra kontinuerlig skanning utan avbrott. Fyra batterier ingår som standard och är kompatibla med samtliga enheter i systemet.
Kraftfull mjukvara för hela arbetsflödet
EXScan Trak är skanningsprogramvaran för EinScan Trak-serien. Den stöder komplex 3D-datainsamling med ett flexibelt och effektivt arbetsflöde.
- Smart sammanslagning av data från olika lägen och upplösningar
- Realtidsväxling mellan laser och upplösning
- Snabba och mångsidiga redigeringsverktyg
- Realtidsåterkoppling under skanning

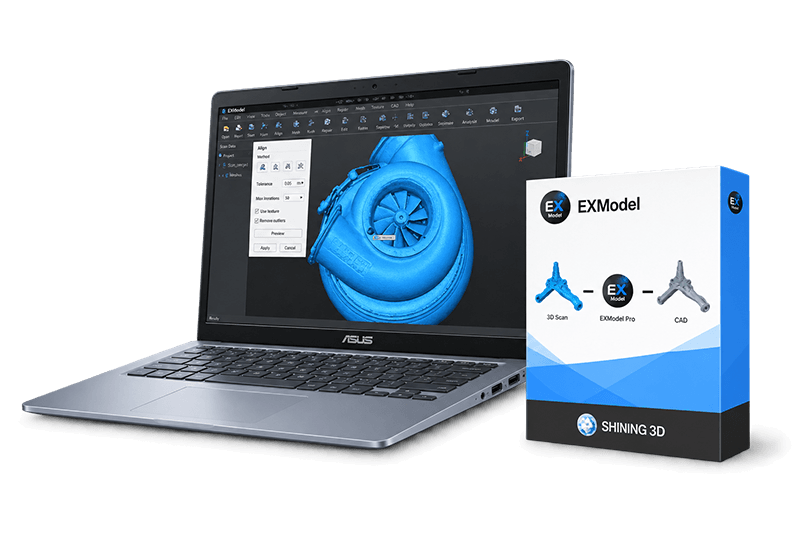

För reverse engineering ingår EXModel – ett dedikerat verktyg som förenklar CAD-modellering från 3D-skanning till tillverkning. Med en komplett uppsättning verktyg kan du omvandla ett mesh till en professionell CAD-solidmodell i några få enkla steg.
EXMeasure ingår i 1 år
Vid köp av EinScan Trak ingår en ettårig EXMeasure-licens utan extra kostnad. EXMeasure är utvecklad för dimensionsanalys och verifiering av skannad data och innehåller funktioner för flexibel uppriktning, GD&T-inspektion, färgkartsjämförelse, visuella rapporter och automatisk extrahering av geometriska funktioner.
Kompatibelt med följande mjukvaror: PolyWorks, Geomagic Control X, EXModel, Geomagic Design X och BlueStar Mapping.
Typiska användningsområden
EinScan Trak används inom ett brett spektrum av branscher och applikationer:

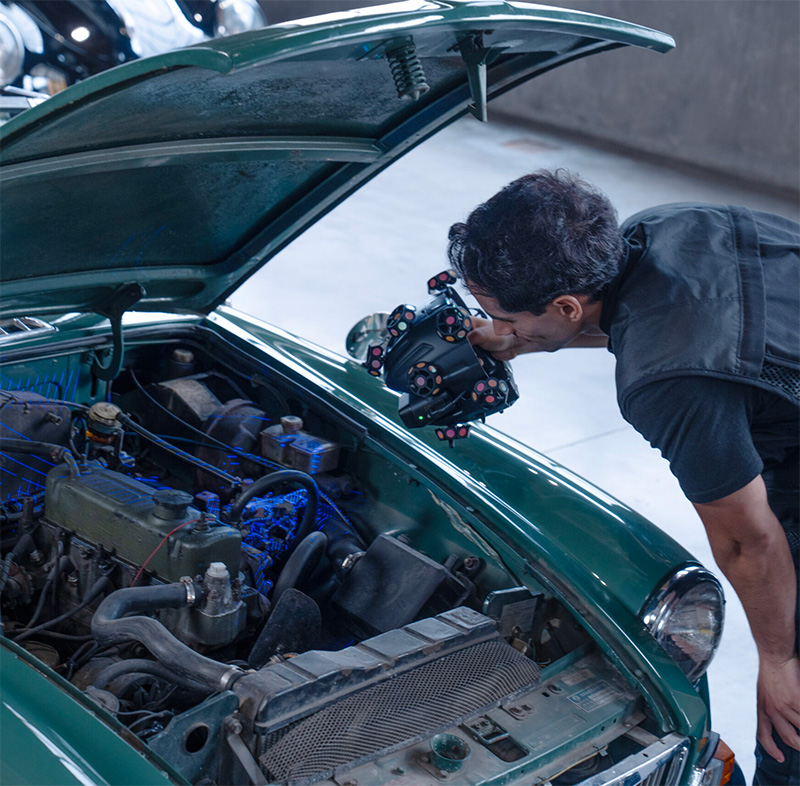

- Automotive och fordonsanpassning: Skanna fordon, karossdelar och fälgar för reverse engineering, modifiering och restaurering med ett flexibelt markörfritt arbetsflöde.
- Reverse engineering och industriell design: Digitalisera prototyper, mekaniska delar och industrikomponenter med hög effektivitet och detaljrikedom.
- Kulturarvsbevarande: Bevara skulpturer, historiska föremål och arkitektoniska detaljer utan att placera markörer på värdefulla ytor.
- AR, VR och digitalt innehåll: Skapa exakta 3D-tillgångar i fullfärg från verkliga objekt för digitala upplevelser och visualisering.
- Utbildning och forskning: Intuitivt verktyg för 3D-datainsamling, mätning och analys i laboratorier och utbildningsmiljöer.
